6- Mise en page

Chemin : Barre d'outils "Boîte à outils"

--> Ajouter une nouvelle légende

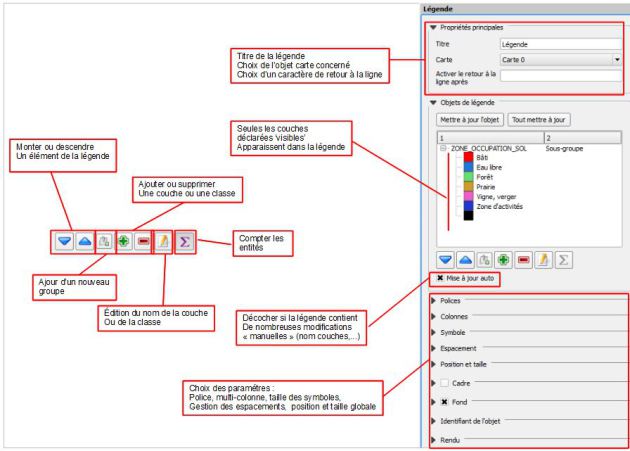

--> Onglet Objet --> Objets de légende

Lors de la création d'une légende, les couches déclarées comme "visibles" dans la fenêtre des couches apparaissent automatiquement; elles figurent avec le nom défini dans la fenêtre des couches. Dans le composeur d'impression, il est cependant possible de changer le nom des couches et sous-thèmes (lors d'une analyse thématique).

Il est possible de changer l'ordre des couches, de supprimer l'apparition d'une couche ou d'ajouter à nouveau une couche "visible" dans la légende. Ceci est pratique pour retirer les couches d'habillage par exemple.

Il est à noter que la modification de nom et d'ordre, ou la suppression de couche dans la légende n'entraîne aucune modification dans la fenêtre des couches ; les modifications concernent uniquement la légende. D'ailleurs, si une seconde légende est créée, elle reprend automatiquement l'ensemble des couches visibles ; il faut effectuer le même travail de modification de nom, d'ordre, etc.

Le bouton permet le filtrage des classes selon une expression (ex : "Nom_Iris" LIKE 'C%' pour afficher toutes les classes pour lesquelles le champ "Nom_Iris" commence par C)

Il est possible de cocher 'ne montrer que les entités à l'intérieur de la carte liée' pour que la légende s'adapte en fonction des entités visibles.

et 'Ne montrer que les entités à l'intérieur de l'entité d'atlas courante' qui est lié à la fonctionnalité d'atlas que nous verrons plus tard.

Légende WMS  :

Certains serveur WMS sont capables de délivrer une légende (GetLegendGraphic). La requête permet en particulier de fixer la largeur (WIDTH) et la hauteur (HEIGHT) de la légende réclamée (voir les paramètres de GetLegendGraphic).

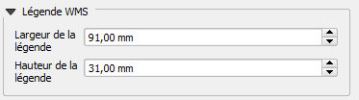

QGIS permet de régler ces paramètres :
